一、設備基本簡介

螺旋篩洗一體機是由螺旋洗砂機、細砂回收機等設備組合而成，產品功能包括洗砂、洗砂回收、脫水脫泥、濃縮分J等，可以有效去除砂子雜質，得到干凈且含水率J低的..砂石骨料。該設備充分結合了多臺設備的功能特點從而實現了用一臺設備代替以往一條線多臺設備。螺旋篩洗一體機產品結構設計合理，外觀簡潔大方，顏色明亮，更重要的是該設備的洗砂和細砂回收功能得以c強發揮，為砂石骨料生產企業實現更大的經濟效益提供了有力保障。

二、設備的應用

本設備適用于礦山、骨料加工、陶瓷原料加工、硅砂生產加工、各種金屬礦尾礦等處理作業。該設備集洗砂、細砂回收于一體。設備將螺旋葉輪于斗式洗砂輪相結合，結構合理，運行簡單。該一體機主要分為洗砂部位和細砂回收部位；洗砂部位和一般的輪式洗砂機大致相同，但是在該部位中加入隔板能同時清洗兩種不同粒徑的顆粒，實現洗砂、脫水、脫泥功能。細砂回收部位和傳統的利用旋流器回收細砂有所不同，該設備利用大直徑、低轉速螺旋葉輪將螺旋水槽中沉淀的細砂緩慢的推入輪洗槽內，再由輪斗帶出，經過細砂沉淀后的泥漿水從螺旋尾端溢流出去。與此同時，在螺旋水槽尾部設有可調節的溢流堰板，可通過調節堰板高低來控制細砂回收量。

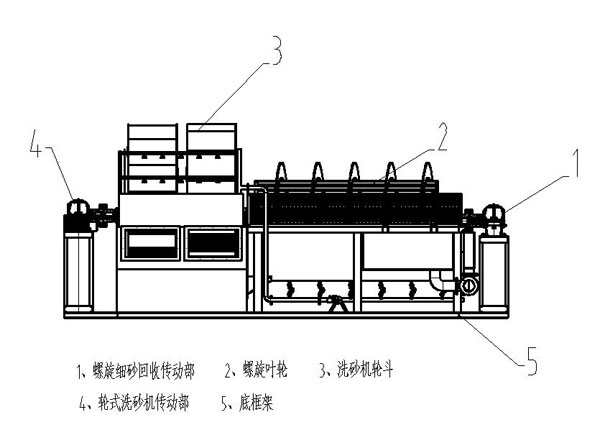

三、設備基本結構

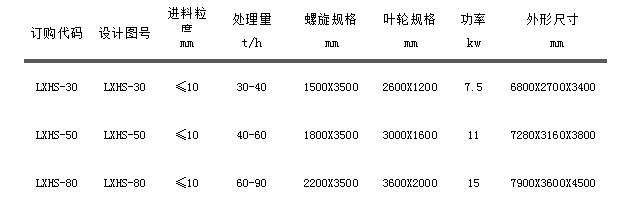

四、設備參數：

五、工作原理：

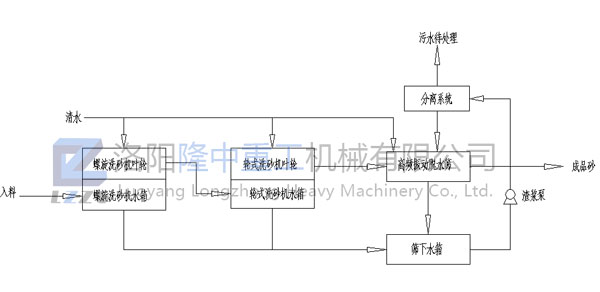

上圖為流程圖

六、設備性能特點：

1、結合傳統輪式洗砂機而改進，從而能產生1種或2種不同粒徑的砂，能滿足更多用戶的要求。并且洗砂效果gh。

2、工作效率比較高，與旋流器回收細砂相比更能突出改設備優勢，既能達到不錯的細砂回收效果又能大大降低能耗，實現節能環 保。

3、結構合理，占地面積小，安裝簡單，維護方便。

4、使用壽命長，減少了易損件數量，維修運行成本降到..低。

5、可根據客戶要求量身打造特定機型。
